Elrenovering och ny gruppcentral i villa i Vendelsömalm

Så utfördes elrenoveringen och bytet av gruppcentral

Uppdraget gällde en elrenovering i en friliggande villa i Vendelsömalm där en äldre diazed-central ersattes av en modern normcentral. Arbetet omfattade ny gruppcentral med jordfelsbrytare, omdragning och uppdelning av belastning i kök och tvättstuga samt åtgärder för att uppnå bättre selektivitet och tydlig dokumentation. Fastigheten hade blandade installationer från olika epoker, vilket krävde noggrann kartläggning och planering innan demontering och montering påbörjades.

Arbetet inleddes med en genomgång av befintligt system, mätningar av isolationsresistans och skyddsledarkontinuitet samt kontroll av potentialutjämning. Därefter togs ett nytt gruppschema fram där större förbrukare som diskmaskin, ugn, häll, tvättmaskin och torktumlare placerades på egna grupper. Efter avstängning och låsning av inkommande matning demonterades den gamla centralen och platsen förbereddes med ny bakplåt och ordnade kabeldragningar för att skapa god överskådlighet.

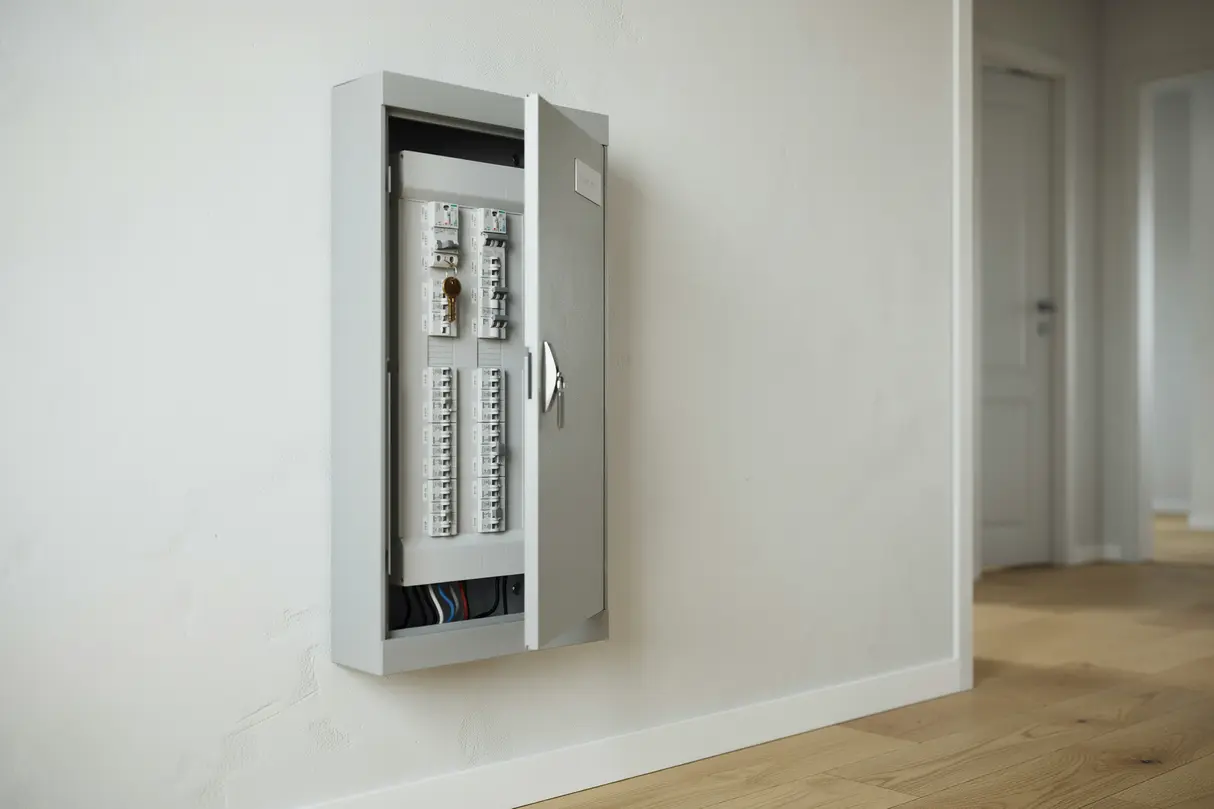

En trefälts normcentral monterades och försågs med två jordfelsbrytare typ A 30 mA för separering av våtutrymmen och allmänna uttag. Automatsäkringar i lämpliga strömstorlekar installerades och grupperna fördelades över faserna för jämn belastning. Ett överspänningsskydd inkluderades för att skydda känslig elektronik. Noll- och skyddsledarskenor märktes och ordnades så att service och framtida tillsyn underlättades. Samtliga grupper märktes tydligt på centralens dörr och i ett uppdaterat gruppschema.

I köket drogs nya matningar med FK-ledare i 16 mm VP-rör till separata uttag för häll, ugn och diskmaskin. I tvättstugan drogs EKLK 3G2,5 för synlig förläggning där väggar saknade befintliga rör, och kablarna fästes i raka linjer med rätt klammeravstånd för ett prydligt resultat. Äldre ojordade uttag ersattes av jordade uttag med rätt kapslingsklass. Flera belysningsgrupper kompletterades med nya brytare och dosor där det behövdes, och skarvar förlades enbart i tillgängliga apparat- och kopplingsdosor.

Efter installation genomfördes funktionsprov av samtliga grupper, test av jordfelsbrytare, mätning av slingimpedans samt kontroll av polaritet. Protokoll togs fram och överlämnades tillsammans med ifylld gruppförteckning. Arbetsområdet skyddades under hela processen, och väggytor återställdes efter håltagning med spackling och noggrann städning. Kunden fick en genomgång av centralens uppbyggnad, hur test av jordfelsbrytare bedrevs samt var dokumentationen placerades.

Resultatet gav en säker och framtidssäkrad elinstallation med tydlig struktur. Lasten fördelades bättre mellan faserna, oönskade frånslag minskade och underhåll förenklades tack vare ordnade ledningar och märkning. Köks- och tvättstugeutrustning drevs stabilt på egna grupper, och huset fick ett förbättrat skydd mot jordfel och överspänningar. Elrenoveringen levererade en lugnare driftmiljö och en dokumenterad anläggning som underlättade för både boende och framtida serviceinsatser.
