Uppdraget gällde nyinstallation av elcentral och jordfelsbrytare i Söderby, Vendelsö, Stockholms län. Vid start gjorde vi en genomgång av befintlig anläggning med lastberäkning och statuskontroll av kablage, skyddsledare och befintliga grupper. Den äldre centralen med smältsäkringar hade otillräcklig selektivitet och saknade personskydd i flera delar av huset. Vi projekterade en normcentral med tydligare gruppindelning och avskild reservkapacitet för framtida behov, samt planerade korta driftavbrott i samråd med kunden för att arbetet skulle påverka vardagen så lite som möjligt.

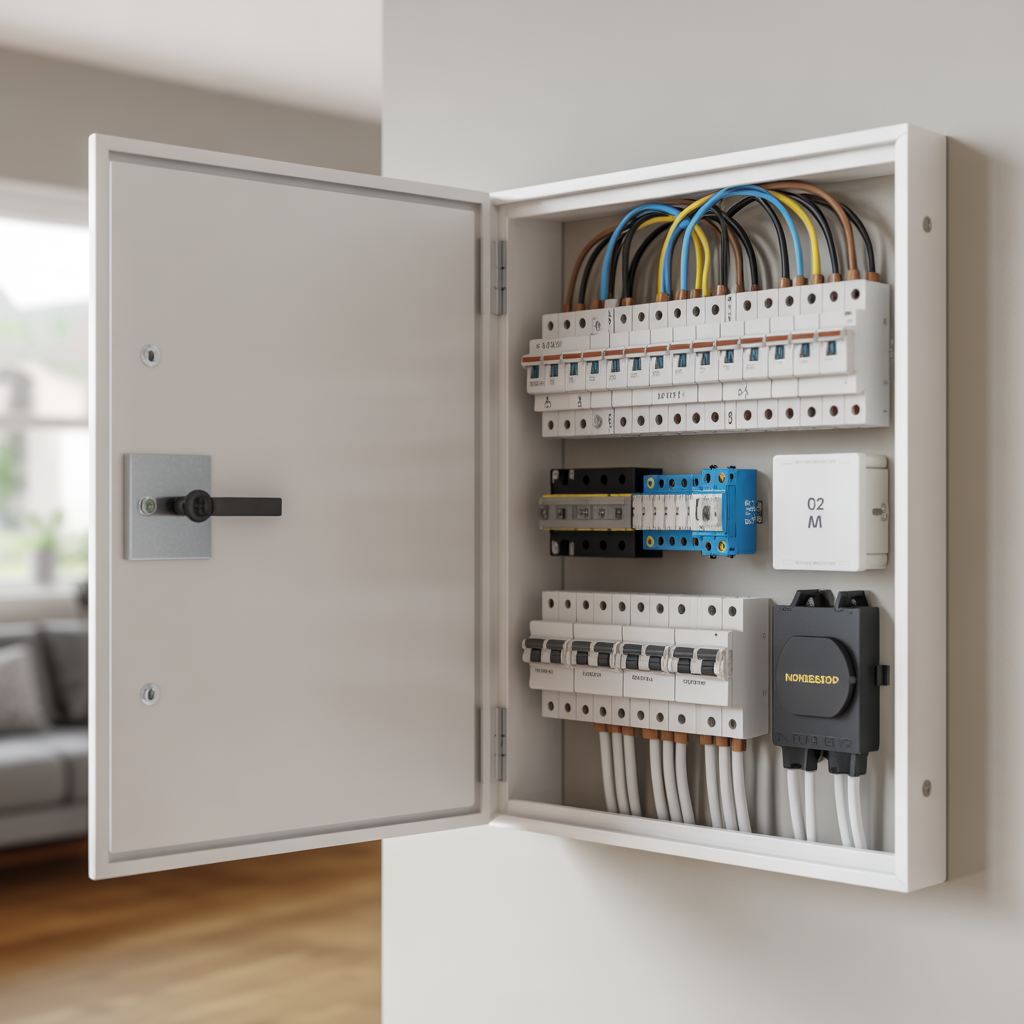

Efter frånkoppling och verifierad spänningslöshet demonterades den gamla centralen och inkommande matning kontrollerades för area och åtdragningsmoment. Ny kapslad normcentral monterades med DIN-skenor, huvudbrytare, överspänningsskydd typ 2 och jord- och nollskenor. Dvärgbrytare dimensionerades efter ledningsarea och förläggningssätt, huvudsakligen 10 och 16 A för belysning och uttag, med separata grupper för spis, värmepump och utomhusinstallationer. Personskydd löstes med jordfelsbrytare typ A 30 mA, och där selektivitet krävdes användes en typ S före underliggande skydd. Befintliga ledningar som höll mått behölls, kompletteringar drogs halogenfritt i rör och kanal. Samtliga ledare terminerades i fjäderklämmor och märktes tydligt, och en ny gruppförteckning togs fram.
Kvalitetssäkringen följde företagets egenkontrollprogram och gällande Elinstallationsregler SS 436 40 00. Vi mätte isolationsresistans, kontinuitet i skyddsledare och loopimpedans för att verifiera utlösningsvillkor, och provade jordfelsbrytare med instrument för utlöstid och märkutlösningsström. Momentdragning dokumenterades, liksom foton före och efter. Kunden fick enkellinjeschema, uppdaterad gruppförteckning och mätprotokoll, samt en kort genomgång av funktion och underhåll. Avslutningsvis städades arbetsplatsen, och anläggningen sattes i drift med samtliga grupper testade i belastning.
Ska din elcentral uppdateras eller saknas jordfelsbrytare, boka gärna ett platsbesök så går vi igenom alternativen.
